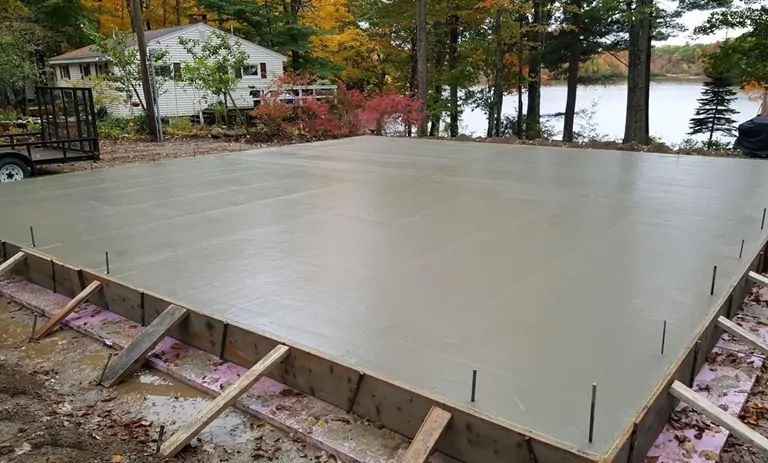

دال بتنی، یکی از اجزای کلیدی در ساختوساز مدرن است که بهعنوان یک صفحه افقی از بتن مسلح برای انتقال بارها و تشکیل سطوح سقف یا کف ساختمانها بهکار میرود. این عضو سازهای با ضخامتهای مختلف، بسته به نوع کاربرد، میتواند از ۱۰ تا ۵۰ سانتیمتر متغیر باشد. در این مقاله، به بررسی جامع دال بتنی، انواع آن، کاربردها، مزایا و معایب آن میپردازیم.
مجله اینترنتی والا اینوست با ارائه تازهترین فناوریها و نوآوریهای صنعت ساختمان، در خدمت علاقهمندان و فعالان این حوزه است.
دال بتنی چیست؟
دال بتنی یکی از اجزای اصلی و حیاتی در سازههای ساختمانی است که بهصورت یک صفحه افقی از بتن مسلح عمل میکند و وظیفه انتقال بارهای وارده به اعضای عمودی سازه مانند ستونها و دیوارها را دارد. این عضو سازهای معمولا در سقفها و کف ساختمانها استفاده میشود و میتواند بهصورت دال یکطرفه، دوطرفه، پیشساخته یا پیشتنیده طراحی شود.
دالهای بتنی با ضخامتها و ابعاد مختلف ساخته میشوند و انتخاب نوع دال بستگی به شرایط پروژه، طول دهانه، بارهای وارده و روش اجرای سازه دارد. بهعنوان مثال، دالهای یکطرفه معمولا برای دهانههای کوتاه و بارهای سبک مناسب هستند، در حالی که دالهای دوطرفه برای دهانههای بزرگ و بارهای سنگین کاربرد دارند.
بهطور کلی، دال بتنی بخش مهمی از سیستم سازهای محسوب میشود و عملکرد صحیح آن تاثیر مستقیم بر ایمنی و پایداری ساختمان دارد. استفاده از تکنولوژیهای نوین مانند دالهای پیشساخته و پیشتنیده باعث افزایش سرعت اجرا، کاهش هزینهها و بهبود کیفیت سازه میشود.
انواع دال بتنی
دالهای بتنی به عنوان اجزای مهم سازهای در ساختمان، با توجه به نحوه انتقال بار، روش ساخت و نوع عملکردشان به انواع مختلف تقسیم میشوند. هر نوع دال ویژگیها و کاربردهای خاص خود را دارد و انتخاب نوع مناسب بستگی به ابعاد دهانه، بارهای وارده و شرایط پروژه دارد. در ادامه به انواع دال بتنی اشاره شده است:
1- دال بتنی یکطرفه
در دال یکطرفه، بارهای وارده عمدتا در یک جهت به تیرها منتقل میشوند. این نوع دال برای دهانههای کوتاه مناسب است و معمولاً روی تیرها اجرا میشود. دال یکطرفه سادهترین نوع دال بتنی است و در ساختمانهای مسکونی و اداری با دهانه کوچک کاربرد زیادی دارد.
2- دال بتنی دوطرفه
دال دوطرفه بارهای وارده را در دو جهت انتقال میدهد، بنابراین میتواند برای دهانههای بزرگتر و بارهای سنگینتر استفاده شود. این نوع دال معمولاً روی شبکهای از تیرها یا ستونها قرار میگیرد و به دلیل توزیع یکنواخت بار، مقاومت بالایی در برابر خمش و پیچش دارد.
3- دال بتنی پیشساخته
دال پیشساخته در کارخانه تولید شده و پس از انتقال به محل پروژه نصب میشود. استفاده از این نوع دال سرعت اجرای پروژه را افزایش میدهد، کیفیت ساخت بالا است و نیاز به قالببندی و بتنریزی در محل کاهش مییابد. دال پیشساخته معمولا برای پروژههای صنعتی و ساختمانی با مقیاس بزرگ مناسب است.
4- دال بتنی پیشتنیده
در دال پیشتنیده، میلگردها قبل از بتنریزی تحت کشش قرار میگیرند و پس از گیرش بتن، تنشهای کششی در دال کاهش مییابد. این دالها برای دهانههای بزرگ و بارهای سنگین استفاده میشوند و باعث کاهش ضخامت دال و وزن سازه میگردند. دالهای پیشتنیده معمولا در پلها، سالنهای صنعتی و ساختمانهای چندطبقه کاربرد دارند.
کاربردهای دال بتنی
دال بتنی بهعنوان یکی از اجزای کلیدی سازه، نقش بسیار مهمی در توزیع بارهای وارده و ایجاد سطوح افقی مقاوم در ساختمانها دارد. این عضو سازهای به دلیل مقاومت بالا، دوام طولانی و قابلیت شکلپذیری، در بخشهای مختلف ساختوساز بهکار میرود و انتخاب نوع مناسب آن بستگی به نیاز پروژه و شرایط محیطی دارد. دالهای بتنی میتوانند برای ایجاد سقف، کف، فونداسیون یا حتی عرشه پلها مورد استفاده قرار گیرند و در انواع یکطرفه، دوطرفه، پیشساخته و پیشتنیده اجرا شوند. مهمترین کاربردهای دال بتنی عبارت اند از:
- سقفهای ساختمان: دال بتنی برای ایجاد سقف طبقات مختلف ساختمان استفاده میشود و بارهای وارده از سقف را به تیرها و ستونها منتقل میکند. این کاربرد در ساختمانهای مسکونی، اداری و تجاری بسیار رایج است.
- کفسازی: دالهای بتنی بهعنوان کف ساختمانها، پارکینگها، انبارها و سولهها مورد استفاده قرار میگیرند. مقاومت بالا در برابر بارهای متمرکز و یکنواخت، کفهای بتنی را به انتخابی مطمئن برای این کاربرد تبدیل کرده است.
- عرشه پلها: در پلها، دال بتنی نقش عرشه را دارد و بارهای ترافیکی را به تیرها و پایههای پل منتقل میکند. این نوع دال معمولاً به صورت پیشتنیده یا پیشساخته طراحی میشود تا مقاومت کافی در برابر بارهای سنگین داشته باشد.
- فونداسیونها و سازههای زیرسطحی: دال بتنی در فونداسیونها برای توزیع یکنواخت بارهای سازه به زمین استفاده میشود. این کاربرد به ویژه در ساختمانهای بزرگ، صنعتی و سازههای چندطبقه اهمیت ویژهای دارد.
- سازههای صنعتی و پارکینگها: دالهای بتنی در ساخت سولهها، پارکینگهای چندطبقه و انبارهای صنعتی استفاده میشوند، زیرا توان تحمل بارهای سنگین و مقاومت در برابر ضربه و سایش را دارند.
مزایای دال بتنی
دال بتنی به دلیل ویژگیهای منحصر به فرد خود، یکی از مهمترین عناصر سازهای در ساختمانها محسوب میشود. مقاومت بالا در برابر بارهای وارده، دوام طولانی و امکان شکلدهی به انواع دهانهها باعث شده دالهای بتنی در پروژههای مختلف ساختمانی و صنعتی کاربرد گستردهای داشته باشند. در ادامه به مهمترین مزایای دال بتنی اشاره کردهایم:
- مقاومت بالا در برابر بارهای وارده: بتن مسلح توان تحمل بارهای سنگین را دارد و دال بتنی میتواند وزن ساختمان و بارهای ناشی از تجهیزات، افراد و ترافیک را به ستونها و تیرها منتقل کند.
- دوام و طول عمر بالا: دالهای بتنی مقاومت بسیار خوبی در برابر فرسایش، رطوبت، فشار و شرایط محیطی دارند و عمر مفید آنها معمولا دهها سال است.
- مقاومت در برابر آتش: بتن خواص ضد حریق دارد و دالهای بتنی میتوانند در شرایط آتشسوزی، پایداری سازه را حفظ کنند و خسارات احتمالی را کاهش دهند.
- قابلیت شکلدهی و انعطاف در طراحی: بتن قابلیت قالبگیری به اشکال مختلف را دارد، بنابراین دالهای بتنی میتوانند در طرحهای متنوع معماری و با دهانههای متفاوت اجرا شوند.
- عایق صوتی و حرارتی مناسب: دال بتنی به دلیل جرم بالای خود، نقش موثری در کاهش انتقال صدا و عایقبندی حرارتی بین طبقات ساختمان دارد.
- سازگاری با انواع روشهای ساخت: دالها میتوانند به صورت برجا، پیشساخته یا پیشتنیده اجرا شوند، بنابراین انعطاف بالایی در انتخاب روش ساخت دارند و امکان کاهش زمان و هزینه پروژه وجود دارد.
معایب دال بتنی
با وجود مزایای متعدد دالهای بتنی، این عضو سازهای دارای محدودیتها و معایبی نیز هست که باید در طراحی و اجرای سازهها مدنظر قرار بگیرد. برخی از مهمترین معایب دال بتنی عبارت اند از:
- وزن زیاد: دالهای بتنی سنگین هستند و بار اضافی زیادی به تیرها و ستونها وارد میکنند، که ممکن است نیاز به تقویت سازهای یا افزایش ابعاد اعضای نگهدارنده داشته باشد.
- زمانبر بودن اجرا: در روشهای سنتی، قالببندی، آرماتوربندی، بتنریزی و عملآوری دال زمان زیادی میبرد، بهخصوص در پروژههای بزرگ که دهانهها وسیع هستند.
- نیاز به تجهیزات و نیروی متخصص: اجرای دال بتنی نیازمند قالببندی دقیق، تجهیزات بتنریزی و عملآوری، و همچنین نیروی کار متخصص است تا کیفیت و ایمنی دال تضمین شود.
- ترکخوردگی و انقباض: بتن در اثر خشک شدن و تغییرات دما ممکن است دچار ترکهای سطحی شود، که در صورت عدم کنترل میتواند بر دوام و عملکرد سازه تأثیر منفی بگذارد.
- هزینه نسبتا بالا در برخی پروژهها: در مقایسه با مصالح سبکتر یا سیستمهای پیشساخته ارزان، دالهای بتنی ممکن است هزینه بیشتری برای قالببندی، بتنریزی و نگهداری داشته باشند.
روشهای ساخت دال بتنی
روشهای ساخت دال بتنی بسته به نوع پروژه، ابعاد دهانه، بارهای وارده و تجهیزات موجود میتواند متفاوت باشد. در ادامه هر روش بهطور جداگانه توضیح داده میشود.
1- روش برجا (Cast-in-place)
در این روش، قالببندی، آرماتوربندی، بتنریزی و عملآوری دال مستقیما در محل پروژه انجام میشود. این روش برای پروژههایی با دهانههای کوچک یا شرایط پیچیده معماری مناسب است و امکان تطبیق دال با ابعاد و اشکال مختلف وجود دارد. از مزایای این روش میتوان به انعطاف در طراحی و کنترل دقیق بتنریزی اشاره کرد، اما زمان اجرا طولانیتر و نیاز به نیروی کار متخصص بیشتر است.
2- روش پیشساخته (Precast)
در این روش، دالها در کارخانه تولید شده و پس از انتقال به محل پروژه، نصب میشوند. دال پیشساخته میتواند به صورت ساده یا پیشتنیده باشد و معمولا در پروژههای صنعتی، تجاری و ساختمانهای چندطبقه با دهانههای بزرگ کاربرد دارد. مزایای این روش شامل سرعت بالای اجرا، کیفیت یکنواخت بتن و کاهش نیاز به قالببندی در محل پروژه است، اما هزینه حمل و نصب و تجهیزات سنگین برای جاگذاری دالها نیاز دارد.
3- روش پیشتنیده (Prestressed)
در دالهای پیشتنیده، میلگردها قبل از بتنریزی تحت کشش قرار میگیرند و پس از گیرش بتن، تنشهای کششی در دال کاهش پیدا میکند. این روش برای دهانههای بلند و بارهای سنگین مناسب است و باعث کاهش ضخامت دال و وزن سازه میشود. دالهای پیشتنیده معمولاً در پلها، سالنهای صنعتی و ساختمانهای چندطبقه کاربرد دارند و مقاومت بالایی در برابر خمش و ترکخوردگی دارند.
سخن نهایی
دال بتنی، با توجه به ویژگیهای منحصر بهفرد خود، نقش مهمی در ساختوساز ایفا میکند. انتخاب نوع مناسب دال بتنی، بستگی به نیازهای پروژه، شرایط محیطی و بارهای وارده دارد. با توجه به پیشرفتهای تکنولوژیکی، استفاده از دالهای پیشساخته و پیشتنیده میتواند به بهبود کیفیت و کاهش زمان اجرای پروژهها کمک کند.
